概 述

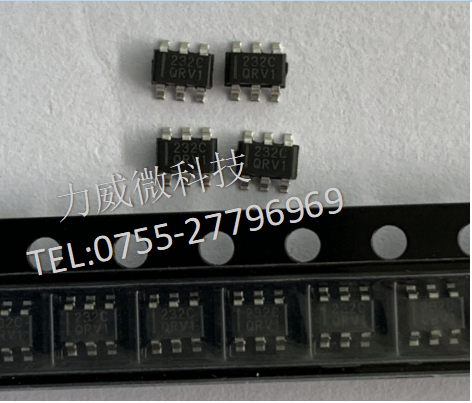

◆TTP232-CA6 IC 為電容感測設計，專門用于觸摸板控制，裝置內建穩壓電路給觸 摸感應電路使用，穩定的觸摸檢測效果可已廣泛的滿足不同的應用需求，人體經由非導體的介電材料連結控制板，主要用于取代機械開關或按鈕，此芯片經由2 個觸摸板直接控制 2 個輸出 腳。
特 點
◆工作電壓 2.4V ~ 5.5V
◆ 內建穩壓電路給觸摸感應電路使用
◆ 工作電流 @VDD=3V，無負載
◆ 待機時典型值為 2.5uA
◆ 最大的觸摸響應時間，從待機狀態開始約為 220mS @VDD=3V
◆ 利用每個觸摸板外部的電容（1~50pF）調整靈敏度
◆ 輸出模式固定為直接模式和低電平輸出有效模式
◆ 提供最長輸出時間時間 16 秒
◆ 固定為多鍵輸出模式
◆ 上電后約有 0.5 秒的穩定時間，此期間內不要觸摸觸摸板，此時所有功能都被禁止
◆ 自動校準功能
◆ 剛上電的 8 秒內約每 1 秒刷新一次參考值，若在上電后的 8 秒內有觸摸按鍵或 8 秒后仍未觸摸 按鍵，則每 4 秒刷新一次參考值
應用范圍
◆各種消費性產品
◆ 取代按鈕按鍵
