概 述

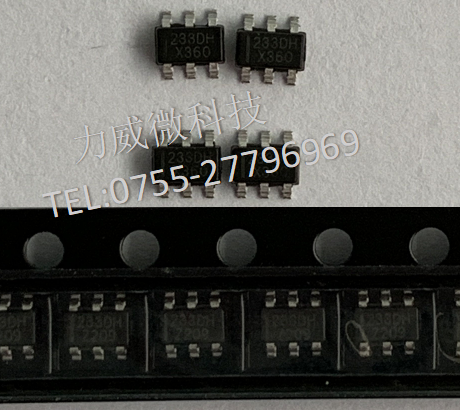

◆ TTP233D-HA6 是單按鍵觸摸檢測芯片, 此觸摸檢測芯片內建穩壓電路, 提供
穩定的電壓給觸摸感應電路使用, 穩定的觸摸檢測效果可以廣泛的滿足不同應用的需求,
此觸摸檢測芯片是專為取代傳統按鍵而設計, 觸摸檢測PAD的大小可依不同的靈敏度設
計在合理的范圍內, 低功耗與寬工作電壓, 是此觸摸芯片在 DC 或 AC 應用上的特性 。
特 點
◆ 工作電壓 2.4V ~ 5.5V
◆ 內建穩壓電路提供穩定的電壓給觸摸檢電路使用
◆ 內建低壓重置(LVR)功能
◆ 工作電流 @VDD=3V﹐無負載
低功耗模式下典型值 2.5uA?最大值 5uA
◆ 最長響應時間大約為低功耗模式 220ms @VDD=3V
◆ 可以由外部電容 (1~50pF) 調整靈敏度
◆ 穩定的人體觸摸檢測可取代傳統的按鍵開關
◆ 提供低功耗模式
◆ 提供輸出模式選擇 (TOG pin)
◆可選擇直接輸出或鎖存 (toggle) 輸出
◆ 提供最長輸出時間約 16 秒(±50%)
◆ Q pin 為 CMOS 輸出﹐可由 (AHLB pin) 選擇高電平輸出有效或低電平輸出有效
◆ 上電后約有 0.5 秒的穩定時間﹐此期間內不要觸摸 檢測點﹐ 此時所有功能都被禁止
◆ 自動校準功能
◆ 剛上電的 8 秒內約每 1 秒刷新一次參考值﹐若在上電后的 8 秒內有觸摸按鍵或 8 秒后仍未觸摸
按鍵，則重新校準周期切換為 4 秒
電容式觸摸感應IC系列
TTP233D-HA6
概 述
◆ TTP233D-HA6 是單按鍵觸摸檢測芯片, 此觸摸檢測芯片內建穩壓電路, 提供
穩定的電壓給觸摸感應電路使用, 穩定的觸摸檢測效果可以廣泛的滿足不同應用的需求,
此觸摸檢測芯片是專為取代傳統按鍵而設計, 觸摸檢測PAD的大小可依不同的靈敏度設
計在合理的范圍內, 低功耗與寬工作電壓, 是此觸摸芯片在 DC 或 AC 應用上的特性 。
特 點
◆ 工作電壓 2.4V ~ 5.5V
◆ 內建穩壓電路提供穩定的電壓給觸摸檢電路使用
◆ 內建低壓重置(LVR)功能
◆ 工作電流 @VDD=3V﹐無負載
低功耗模式下典型值 2.5uA?最大值 5uA
◆ 最長響應時間大約為低功耗模式 220ms @VDD=3V
◆ 可以由外部電容 (1~50pF) 調整靈敏度
◆ 穩定的人體觸摸檢測可取代傳統的按鍵開關
◆ 提供低功耗模式
◆ 提供輸出模式選擇 (TOG pin)
◆可選擇直接輸出或鎖存 (toggle) 輸出
◆ 提供最長輸出時間約 16 秒(±50%)
◆ Q pin 為 CMOS 輸出﹐可由 (AHLB pin) 選擇高電平輸出有效或低電平輸出有效
◆ 上電后約有 0.5 秒的穩定時間﹐此期間內不要觸摸 檢測點﹐ 此時所有功能都被禁止
◆ 自動校準功能
◆ 剛上電的 8 秒內約每 1 秒刷新一次參考值﹐若在上電后的 8 秒內有觸摸按鍵或 8 秒后仍未觸摸
按鍵，則重新校準周期切換為 4 秒
◆ TTP233D-HA6 是單按鍵觸摸檢測芯片, 此觸摸檢測芯片內建穩壓電路, 提供
穩定的電壓給觸摸感應電路使用, 穩定的觸摸檢測效果可以廣泛的滿足不同應用的需求,
此觸摸檢測芯片是專為取代傳統按鍵而設計, 觸摸檢測PAD的大小可依不同的靈敏度設
計在合理的范圍內, 低功耗與寬工作電壓, 是此觸摸芯片在 DC 或 AC 應用上的特性 。
特 點
◆ 工作電壓 2.4V ~ 5.5V
◆ 內建穩壓電路提供穩定的電壓給觸摸檢電路使用
◆ 內建低壓重置(LVR)功能
◆ 工作電流 @VDD=3V﹐無負載
低功耗模式下典型值 2.5uA?最大值 5uA
◆ 最長響應時間大約為低功耗模式 220ms @VDD=3V
◆ 可以由外部電容 (1~50pF) 調整靈敏度
◆ 穩定的人體觸摸檢測可取代傳統的按鍵開關
◆ 提供低功耗模式
◆ 提供輸出模式選擇 (TOG pin)
◆可選擇直接輸出或鎖存 (toggle) 輸出
◆ 提供最長輸出時間約 16 秒(±50%)
◆ Q pin 為 CMOS 輸出﹐可由 (AHLB pin) 選擇高電平輸出有效或低電平輸出有效
◆ 上電后約有 0.5 秒的穩定時間﹐此期間內不要觸摸 檢測點﹐ 此時所有功能都被禁止
◆ 自動校準功能
◆ 剛上電的 8 秒內約每 1 秒刷新一次參考值﹐若在上電后的 8 秒內有觸摸按鍵或 8 秒后仍未觸摸
按鍵，則重新校準周期切換為 4 秒
