概述
SG2922主要用於 LED 燈光調節(jié)及開關控制的單通道按鍵觸摸晶片。使用該晶片可實現
LED 燈光的無級/三段亮度調節(jié)及開關控制(ON/OFF)，也有提供“單通道按鍵” 觸摸功能。
特點
? 電壓工作範圍 2.4~5.5V。
? 待機典型工作電流
無負載1 @VDD=3.3V，典型值 3.5uA，最大值 7uA。
無負載2 @VDD=3.3V，典型值 5uA，最大值 10uA
無負載3 @VDD=5.0V，典型值 8uA，最大值 15uA。
? 無按鍵持續(xù)超過 4 秒，進入待機，若為 LED 調光模式，當 LED 點亮時，不進 入待機。

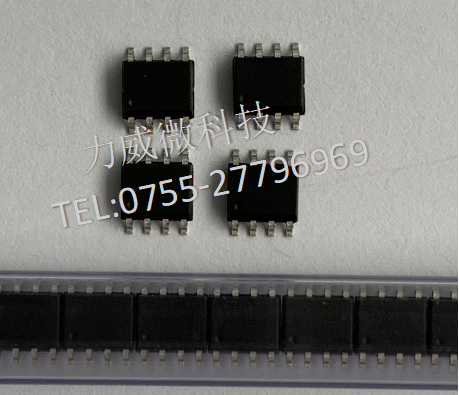

? 8 引腳數，外圍電路簡單成本低。
? 可在有介質隔離保護的情況下實現觸摸功能，安全性高。（如玻璃，亞克力等材質）。
? 可靠的上電復位(POR)及低電壓復位功能(LVR)。
? 抗電源及手機干擾特性好。
? PWM 輸出亮度連續(xù)調整，PWM 輸出頻率 31KHz @V=5.0V。
? 通過 OPT1，OPT2，OPT3 三個引腳可實現 8 種不同功能模式。
